10KV 450 kW NRRQV Soft Starter

De NRrov-serie Hoogspanning Soft-State Soft Start-apparaat (hierna het zachte startapparaat genoemd) is een hoogspanningsmotor Soft Start-apparaat dat is ontworpen met het nieuwste concept, voornamelijk geschikt voor de besturing en bescherming van het starten en stoppen van eekhoornkooi Asynchrone en synchrone motoren. Dit apparaat bestaat uit meerdere thyristors die in serie en parallel zijn aangesloten, die kunnen voldoen aan verschillende stroom- en spanningsvereisten.

Zachte starter Het product wordt veel gebruikt in industrieën zoals stroom, bouwmaterialen, chemicaliën, metallurgie, staal en papierprogramma met een nominale spanning van 3000-1500 v. Het kan goed worden gekoppeld aan verschillende mechanische en elektrische apparatuur zoals waterpompen, ventilatoren, compressoren, brekers, mixers, riemtransporteurs, enz. Het is een ideale start- en beschermingsapparatuur voor hoogspanningsmotor.

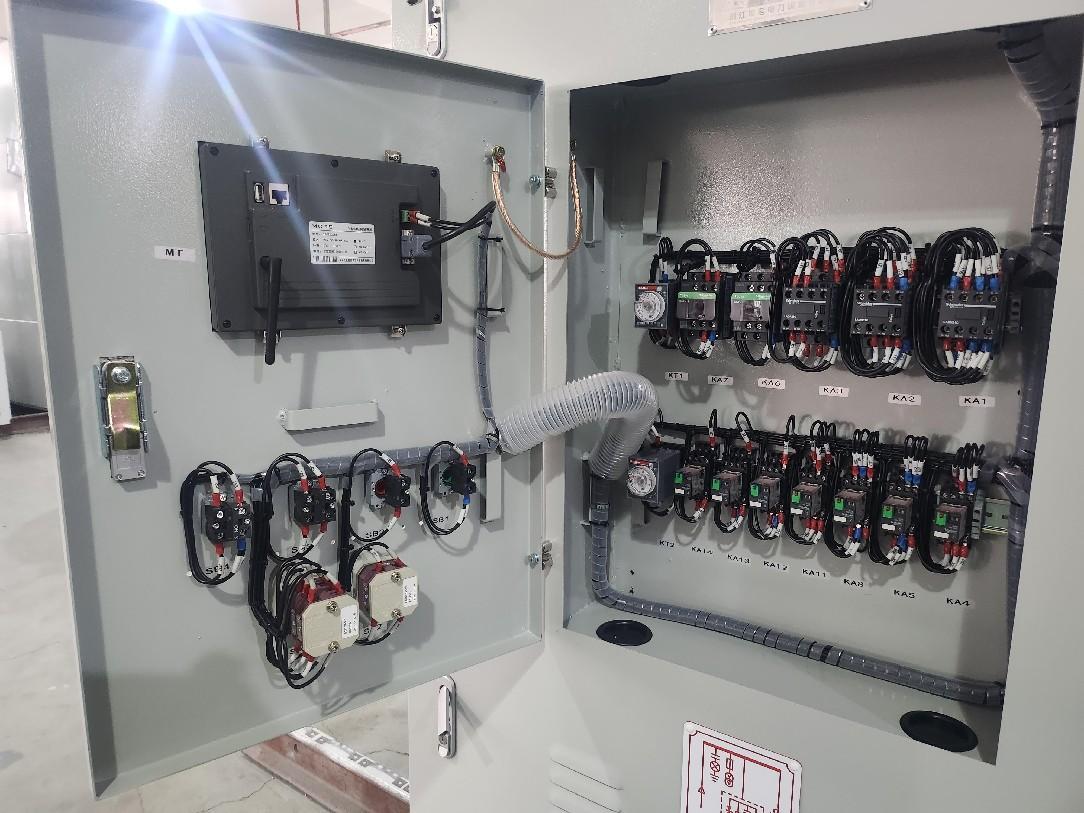

Soft Starter Device Configuration: verdeeld in twee soorten structurele arrangementen. Split -type structuur: het bovenste niveau heeft een motoruitlaatkast en de kabel van de motoruitlaatkast wordt geleid naar de zachte startkast en de kabel van de zachte startkast wordt naar de motor geleid. Geïntegreerde hoogspanningsklasse zachte startkast, die de schakelgear en zachte start combineert in één switchgear, heeft een klein formaat en is eenvoudig te installeren. Het kan parallel worden geïnstalleerd met andere schakelkasten.

De algehele structuur van de NRrov -serie wordt zorgvuldig overwogen om te voldoen aan verschillende vereisten van het ontwerp van het controlekabinet, waardoor geschiktheid voor verschillende gebruiksobjecten en werkomgevingen wordt gewaarborgd.

Structuur

De structuur neemt de gemeenschappelijke technische vereisten van GB 11022-199- T hoogspanningsschakelaars en besturingsapparatuur aan, en past de afdichtingsbehandeling in de kast toe om de vervuiling in de machine te verminderen, met een redelijke lay-out. Het geavanceerde digitale triggersysteem verbindt de laagspanningsregeling met het hoogspanningsgedeelte door middel van glasvezel en door het handige onderhoudsontwerp kan elke fasemodule snel worden vervangen. Om operationele veiligheidsredenen zijn de hoogspannings- en laagspanningsonderdelen volledig geïsoleerd.

Aardingsdraad

Om de betrouwbare werking van NRrov te waarborgen, zijn de gronddraden van elke besturingseenheid in de kast verbonden met de koperen balk van de ondergrondse van de kast.

De controle kern van de NRrov -serie is de Microprocessor CPU. De microprocessor activeert de fasehoekregeling op de SCR om de spanning die op de motor wordt uitgeoefend te verminderen en verhoogt vervolgens het motorstopje soepel door de spanning en de stroom op de motor langzaam te regelen totdat de motor tot volle snelheid versnelt. Deze startmethode kan de startimpulsstroom van de motor verminderen, waardoor de impact op het vermogensnet en de motor zelf wordt verminderd. Tegelijkertijd vermindert het ook de mechanische impact op het mechanische belastingapparaat dat is aangesloten op de motor, om de levensduur van de apparatuur te verlengen, de tijd van de fouten en de downtime te verminderen.

Wanneer de motor op de volledige werking wordt bereikt, daalt de motorstroom naar de normale full -speed -werkingsstroomwaarde. Het Soft Start-apparaat van de NRrov-serie heeft een bypass-uitgangsrelais, dat de bypass hoogspanning vacuümcontactor sluit, waardoor de motorstroom door de bypass-contactor kan passeren, waardoor warmteverlies wordt veroorzaakt door de drukval veroorzaakt door SCR-geleiding en het verbeteren van werkefficiënt en beschikbaarheid;

1. Onderhoudsvrij: thyristors zijn contactloze elektronische apparaten die frequent onderhoud van vloeistoffen en componenten vereisen, in tegenstelling tot andere soorten producten. Ze transformeren de mechanische levensduur in de levensduur van elektronische componenten, waardoor een aantal jaren continue werking mogelijk is zonder de noodzaak van het onderhoud van afsluiten.

2. Gemakkelijk te installeren en te gebruiken: NRRrov is een compleet motor startcontrole- en beveiligingssysteem, dat in werking kan worden gebracht door de stroom- en motorlijnen tijdens de installatie aan te sluiten. Vóór een hoogspanningswerkzaamheden is het toegestaan ​​om elektrische testen op het hele systeem uit te voeren met behulp van lage spanning.

3. Back -upfunctie: het apparaat is uitgerust met een vacuümcontactor die de motor rechtstreeks kan starten. Als NRRROV niet goed werkt, kan de vacuümcontactor worden gebruikt om de motor rechtstreeks te starten om de productiecontinuïteit te garanderen.

4. Installeer een elektromagnetisch vergrendelingsapparaat op NRROV om per ongeluk toegang tot het hoogspanningsapparaat onder live omstandigheden te voorkomen.

5. Geavanceerde glasvezeltransmissietechnologie bereikt isolatie tussen het activeren van detectie van hoogspannings thyristors en laagspanningscontrolecircuits.

6. Een {32- bit-arm-kernmicrocontroller gebruiken om centrale besturingselement uit te voeren, de besturing is realtime, efficiënt, intuïtief, betrouwbaar en heeft een goede stabiliteit.

7. Chinees/Engels LCD/Touch Screen Display System, Gebruikersvriendelijke werking interface.

7. Het heeft een RS -485 communicatie -interface en kan communiceren met de bovenste computer of gecentraliseerde controlecentrum.

8. De hoofdcircuitcomponenten zijn hoogspannings thyristors, die bescherming tegen spanning-egalisatie en bescherming van overspanning hebben. 9. Alle printplaten hebben strikte verouderingstests ondergaan.
