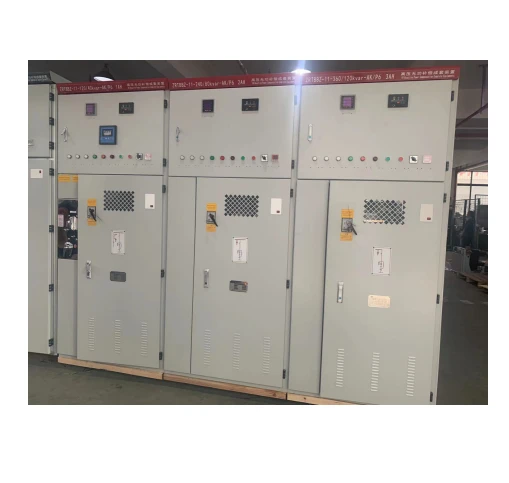

De complete set compensatieapparatuur voor reactief vermogen met hoge- spanning is een belangrijk onderdeel dat wordt gebruikt in 6kV~35kV-voedingssystemen. Het bereikt dynamische reactieve vermogenscompensatie via parallelle condensatorbanken en intelligente besturingssystemen. De belangrijkste functies zijn onder meer:
Verbetering van de arbeidsfactor: Compenseer de vraag naar reactief vermogen van inductieve belastingen om de arbeidsfactor boven 0,95 te stabiliseren
Spanningsstabiliteit: onderdruk spanningsschommelingen en controleer de fluctuatie-amplitude binnen ± 2%
Harmonische controle: Door seriereactoren te gebruiken (reactantiesnelheid van 4% ~ 12%) om 5-7 harmonischen te onderdrukken, kan de harmonische vervormingssnelheid worden teruggebracht tot minder dan 3,5%
Componenten van het hoofdcircuit
Parallelle hoogspanningscondensatorbank: neemt een volledige film- of filmpapiercomposietstructuur aan, met flexibele capaciteitsgroepering (gelijke capaciteit / ongelijke capaciteit)
Seriereactor: koperdraadwikkeling van H--kwaliteit, onderdrukt de inschakelstroom (beperkende factor kleiner dan of gelijk aan 2)
Vacuümschakelaar/stroomonderbreker: geen herontstekingsschakeling, met een levensduur tot 100.000 keer
.
Besturingssysteem
Geïntegreerde spannings- en blindvermogencontroller: ondersteunt RS485-communicatie en realiseert de "vier op afstand"-functie
Beveiligingseenheid: uitgerust met meerdere beveiligingen zoals PT-ontkoppeling, overspanning en overstroom van condensatoren
Toepassingsscenario's
Nieuwe energiecentrales: schommelingen in windenergie/fotovoltaïsche energie verzachten
Zware industrie: oplossing van het probleem van drie-fasige onbalans in vlamboogovens (vermindering van de negatieve sequentiestroom van 15% naar 3%)
Onderstation: verminder lijnverlies door gegroepeerd schakelen, met een typisch energie-besparingspercentage van 8%~15%
